Производство котлов на дровах 200 Квт

Промышленный водогрейный котел 200 КВт на дровах - отапливаемая площадь* от 1200 до 2200 м2; - отапливаемый объем* от 3500 до 6500 м3 (* диапазон для самого холодного и самого теплого региона РФ); - применение для отопления производства, жилых зданий, цехов, складов, промышленных предприятий.

Водогрейные котлы на дровах работают с принудительной циркуляцией воды в открытых и закрытых системах теплоснабжения. Котел может быть использован в качестве резервного оборудования, его можно установить в одной системе отопления в комбинации с газовыми или угольными котлами. В особенности это важно при организации отопления и горячего водоснабжения в котельных 1 категории, отапливающие особо значимые социальные объекты.

Основные рабочие параметры котлов: температура нагрева воды в водогрейных котлах КВр 95 - 115 0С, рабочее давление до 0,6 МПа.

Котлы на дровах 200 КВт. Принцип работы

Древесное топливо подается в котельную вручную либо с помощью средств механизации. В топку водогрейного котла на дровах кочегар забрасывает дрова вручную через загрузочную дверцу. Процесс горения топлива происходит на слоевой топке. Шлак и зола выгребается из зольника и топки в котельный зал и вручную транспортируется в золоотвал. Для обеспечения процесса горения в топку котла КВр вентилятором наддува ВЦ подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа ДН. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом.

Котлы на дровах. Устройство

Водогрейные твердотопливные котлы на дровах изготавливают из стальных труб. Котлы на дровах имеют топочную часть, где происходит процесс горения топлива и конвективную часть, где происходит передача тепловой энергии нагреваемой воде и снижение температуры уходящих газов до 180-200 0С.

Дровяные котлы имеют большой объем топочной камеры для обеспечения единовременной загрузки большого объема низкокалорийного древесного топлива.

На выходе из топочной камеры перед конвективной частью имеется поворотная камера, для увеличения зоны догорания легких и мелких топливных частиц, захватываемых потоком уходящих газов. Поворотная камера позволяет избежать таких проблем, как забивание конвективных пакетов котла.

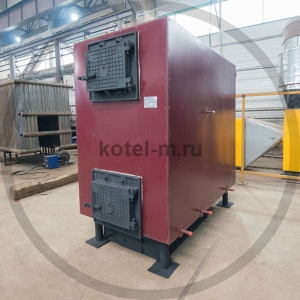

Горение дров происходит на слоевой неподвижной топке. На фронте котла устанавливаются две топочные дверки, снизу для очистки колосникового полотна, в случае необходимости, и сверху, для загрузки объемного древесного топлива. Снаружи трубной системы устанавливается каркас с теплоизоляционными материалами, обшитыми листовой сталью. Снизу котла изготавливаются 2 зольных короба, под топочной и конвективной частью.

Котлы на дровах имеют максимальную монтажную готовность, не требуют изготовления фундаментов, котел устанавливается на ровную поверхность и закрепляется анкерными болтами.

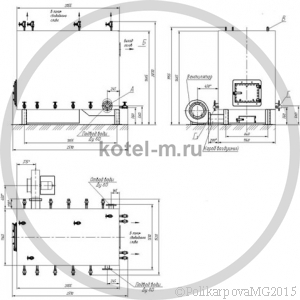

Котел на дровах 200 КВт чертеж

Котлы на дровах. Эксплутационные характеристики

Конструкция  твердотопливных котлов на дровах должна обеспечивать следующие эксплуатационные характеристики.

Котлы должны иметь минимальные химический и механический недожог топлива, что обеспечивается большим объемом топочной камеры и механизмом подачи воздуха в слой топлива.

Твердотопливные котлы на дровах должны иметь гидравлическую схему, обеспечивающую устойчивость к никипеобразованию, так называемую безнакипность. Это достигается гидравлической схемой котла, когда в панелях котла отсутствуют застойные зоны, а скорость движения воды не менее 1 м/с.

Температура уходящих газов должна быть не более 180-200 0С. Менее не рекомендуется тоже в связи с тем, что возможно образование конденсата и коррозия поверхностей нагрева.

Котлы на дровах должны иметь удобные люки для очистки конвективных поверхностей нагрева от сажистых отложений.

Дровяные котлы должны быть максимальной заводской готовности и требовать минимальных работ на монтаже, для этого они изготавливаются в легкой изоляции на опорах, с коробами для золы и шлака.

Котлы на дровах мощностью 200 КВт. Технические характеристики

Котельный завод "РЭП" производит и реализует дровяные котлы различных моделей. Купить котел на дровах 200 КВт можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана
