Водогрейные котлы для отопления изготавливаются из стальных труб, свариваемых в цельный блок по которому движется теплоноситель. Снаружи котельный блок обшивается изоляцией и стальным полимерным листом. В котле предусматривается устройство шиберов для вентилятора и на выходе из котла в газоходы котельной. Для очистки от сажи предусматриваются легкосъемные двери
Устройство водогрейных котлов КВ регламентируется ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт" и распространяется на котлы с рабочим давлением воды до 0,6 МПа (6 кгс/см2) и максимальной температурой воды на выходе из котла до 115 °С, предназначенные для теплоснабжения зданий и сооружений.
Тепловой расчет котлов осуществляется в соответствии с нормативным методом "Тепловой расчет котельных агрегатов." Кузнецов Н.В., Митор В.В. и др. 1973 г.
Гидравлический расчет котлов осуществляется в соответствии с нормативным методом "Гидравлический расчет котельных агрегатов." Балдина О.М. и др. 1978 г.
Аэродинамический расчет котлов осуществляется в соответствии с нормативным методом "Аэродинамический расчет котельных агрегатов." Мочан С.И.

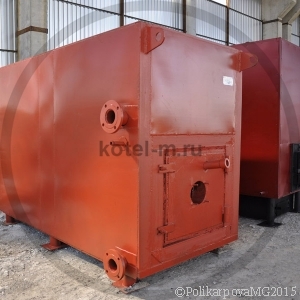

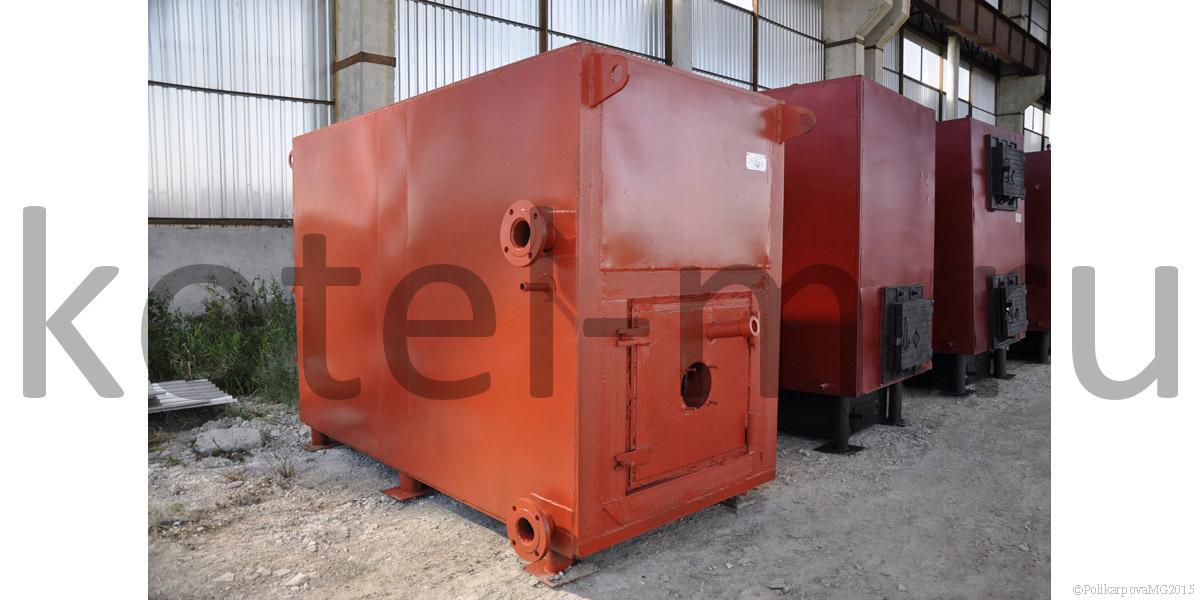

Водогрейные котлы мощностью до 4,0 МВТ выполняются стальными гладкотрубными горизонтальной компоновки. Котел представляет собой цельный блок состоящий из двух частей топочной и конвективной. Топочная часть - состоит из стальных панелей: боковых, потолочной, фронтовой и задней. В топочной части котла на топке происходит процесс горения топлива, излучаемое тепло, с помощью конвективного и радиационного теплообмена передается панелям и нагревает теплоноситель (воду). Для повышения теплопередающей способности топочных панелей они выполняются газоплотными (между труб вваривается стальная полоса). В топочной части котла температура горячих газов в зависимости от вида топлива достигает 1000 - 1200 С. На выходе из топки температура уменьшается до 800 С.
После топочной части котла горячие газы поступают в конвективный блок состоящий из конвективных секций. Конвективные секции - это панели из стояков и вваренных в них труб. В конвективном блоке температура горячих газов снижается до 180 -200 С. Для усиления теплопередачи в конвективном блоке котла трубы располагаются в шахматном порядке, и устанавливается перегородка. Газы совершают опускное и подъемное движение и выходят сверху котельного блока.

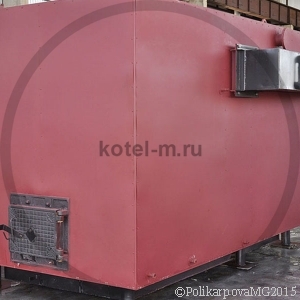

Устройство изоляции водогрейных котлов должно обеспечивать отсутствие присосов наружного воздуха в котельный блок и температуру обшивки котла не более 50С. Для этого выполняют изоляцию трубной системы минеральными плитами ПТЭ и устанавливают декоративную обшивку из стальных листов, устанавливаемую на каркас.
Очистка конвективных панелей котла от сажи и золовых отложений осуществляется через люки в изоляционной обшивке котла. При правильной эксплуатации котельной установки, грамотной настройке тяги и дутья, следовании рекомендациям завода изготовителя, золовые и сажистые отложения на панелях котла не образуются.
Гидравлическая схема водогрейного котла должна обеспечивать нагрев теплоносителя (воды) на 25 С. Расчетный диапазон температуры воды в котле 115-90 С, либо 95-70 С.
Кроме того, гидравлическая схема должна обеспечивать скорости движения воды минимилизирующие накипеобразование и исключающие образование застойных зон. Для этого в коллекторах котла устанавливаются перегородки, направляющие движение воды в котле, и обеспечивающие необходимую скорость. В различных моделях водогрейных котлов КВ вход и выход воды возможен в коллекторе топочной камеры, верхние или нижние коллектора конвективных панелей, при этом расположение входа-выхода не влияет на температурный напор и легко меняется в зависимости от техзадания заказчика, в соответствии с схемой его котельной.
Для удаления образующегося в процессе эксплуатации в трубной части котла шлама в нижних коллекторах предусмотрены дренажи. Для удаления воздуха в верхних коллекторах устанавливаются воздушники.
Для обеспечения безопасных условий эксплуатации и расчетных режимов работы водогрейные котлы оснащаются предохранительной и запорно-регулирующей арматурой, контрольно-измерительными приборами и приборами безопасности. Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в водогрейный котел, слива воды из котла, для периодической продувки и удаления шлама. Контрольно-измерительные приборы, термометры и манометры обеспечивают измерение давления и температуры на входе и выходе воды из водогрейных котлов.
В зависимости от мощности котла твердотопливные котлы могут быть с ручными и механическими топками:

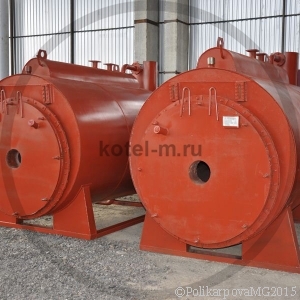

Газовые и жидкотопливные водогрейные котлы КВа могут работать с различными видами горелочных устройств импортного и отечественного производства, для этого на фронтальной плите изготавливаются отверстия и крепления под подобранную горелку.
