Котлы КВр 0,15

Главная»Котлы»Котлы КВр»Котлы КВр 0,15

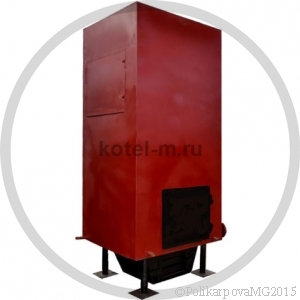

Котлы КВр 0,15
Котлы КВр 0,15
Цена с НДС: 263000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне
Видео о котельном оборудованииПосетите наш youtube канал

Производство котлов КВр 0,15 МВт

Промышленный водогрейный котел КВр-0,15 МВт (- мощность 0,15 МВт; - твердое топливо уголь; - температура 115 градусов; - отапливаемая площадь* от 860 до 1600 м2; - отапливаемый объем* от 2600 до 5000 м3 (* диапазон для самого холодного и самого теплого региона РФ)); - применение для отопления производства, жилых зданий, цехов, складов, промышленных предприятий, теплиц, гаражей, больниц, школ, садов, для монтажа в блочно модульных котельных.

Основные параметры котлов КВр мощностью 0.15  МВт

Водогрейные твердотопливные котлы КВр 0.15 МВт выполняются в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт". Котлы предназначены для получения горячей воды номинальной температурой на выходе из котла 95-115 °С с рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Отапливаемая площадь котлов 1500 м2, отапливаемый объем 4500 м3. Водогрейные котлы 0.15 Гкал работают в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливаются в стационарных производственных и отопительных угольных котельных, а также в блочных модульных котельных МКУ. Вид сжигаемого топлива: каменный/бурый уголь.

Обозначение котлов КВр 0.15

Водогрейные котлы мощностью 0.15  МВт имеют различное обозначение у различных производителей - котел КВр-0,17 К, котел КВр-0,17 КБ, котел-0,17, котел КВр-0,17-95, котел КВ-0,17-95, котел КВр-0.15 К, котел КВр-0.15 КБ, котел КВ 0.15, котел КВр-0.15-95, котел КВ-0.15-95, где К - каменный уголь, Б - бурый уголь, 0.15 -  МВт, 0,17 - МВт, 95 - температура нагрева воды.

Стальные водогрейные котлы КВр-0.15. Конструкция

Материал из которого может изготавливаться котел данной мощности - чугун и сталь. В данной статье мы рассмотрим конструкцию и параметры стального котла.

Стальные водогрейные котлы относительно чугунных отличает меньшая масса и как следствие более низкая стоимость, более компактные размеры, КПД стальных котлов выше чем чугунных, они менее чувствительны к температурному перепаду и более надежны.

Стальные  твердотопливные котлы КВр 0.15 изготавливаются из стальных труб и листового проката, готовыми блоками: котельный блок и слоевая чугунная топка. Котел имеет башенную компоновку, внизу топочная часть, вверху конвективный блок. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сбоку конвективной части в обшивке котла имеется дверка для очистки конвективных пакетов от золовых отложений. Топка состоит из опорной рамы, на которую устанавливается котельный блок и чугунные колосники, с отверстиями для подачи воздуха и провала золы и шлака. Внизу топки выполняется зольный короб с дверкой для очистки короба и поддувала. Подвод и отвод воды в котел выполняется снизу котельного блока, выход газов сверху котла.

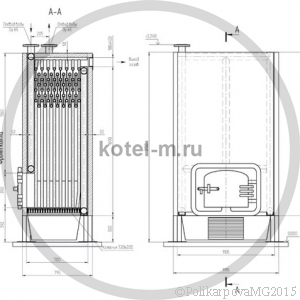

Котел КВр 0.15 чертеж



Котел КВр 0.15 чертеж

Котел легко монтируется. Монтаж угольного котла КВр 0.15 заключается в следующем: топка устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами, на нее устанавливается котельный блок. Подводится трубопровод сетевой воды и монтируется газоход.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Угольный котел КВр 0.15 работает с уравновешенной тягой, обеспечиваемой дымососом ДН 3,5. Дымосос необходим для пуска котла, после возможно его отключение. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Существуют высокоэффективные модели котлов КВр, работающие без дымососа, с принципом их работы можно ознакомиться в статье - Котлы без дымососа.

Работа котлов КВр 0.15

Котлы КВр 0.15 на твердом топливе просты в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы и шлака происходит через отверстия в колосниках в золовой короб. Очистка золового короба производится по мере необходимости. При заполнении котла водой в верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел воздуха и предотвращения накипеобразования. В нижних коллекторах котла предусмотрены дренажные вентили, для их очистки от шламовых отложений. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

С общими принципами организации эффективной работы водогрейных твердотопливных котлов КВ, можно ознакомиться в разделе - Работа водогрейного котла.

Стальные котлы КВр-0.15. Преимущества

Современные ручные котлы КВр мощность 0.15 МВт имеют конструкцию обеспечивающую высокий КПД - до 80%, минимальный расход топлива - 27 кг/ч условного топлива, компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке. Котлы просты в монтаже и удобны в эксплуатации. Благодаря оптимальной гидравлической схеме, котлы очень быстро выходят на мощность 2-4 часа. Кроме того скоростная гидравлическая схема рассчитана таким образом, что котел не требователен к качеству подпиточной воды. Котлы могут работать в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни. И наконец стальные котлы КВр 0.15 имеют низкую цену по сравнению с импортными и многими отечественными аналогами. С обзором цен на водогрейные котлы КВ российского производства, можно ознакомиться в разделе - Цены на котлы КВ.

Водогрейные котлы 0.15  МВт. Технические характеристики

 Наименование Котел0.15
Мощность водогрейного котла, (МВт) 0.15 (0,17)
Отапливаемая площадь при высоте потолка 3 м, м2 1500
Топливо, уголь Кузнецкий Д Харанорский Б1
Низшая теплота сгорания 5230 2720
КПД котла, не менее, % 80 73
Расход топлива, кг/ч 75 76
Расход условного топлива, кг/ч 27
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м3/ч 6
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм2) не более 0,05 (0,5)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 80
Площадь зеркала горения, м2 0,6
Топочное устройство Колосниковая решетка
Габаритные размеры котельного блока, не более
Длина, мм 950
Ширина, мм 1280
Высота, мм 2200

Для того, чтобы купить котел КВр 0.15, либо вам необходима замена котла КВр-0.15, рекомендуем вам предварительно определиться с некоторыми важными моментами, в этом вам помогут статьи:

Котельный завод "РЭП" производит и реализует котлы КВр различной мощности. Купить котел КВр-0.15 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
