Производство котлов КВм 3.0 с механической топкой

Промышленный водогрейный котел КВм-3.0 с ТШПМ (- мощность 3.0 МВт; - твердое топливо уголь; - температура 115 градусов; - отапливаемая площадь* от 25000 до 32900 м2; - отапливаемый объем* от 75000 до 98500 м3 (* диапазон для самого холодного и самого теплого региона РФ)); - применение для отопления производства, жилых зданий, цехов, складов, промышленных предприятий.

Основные параметры котлов КВм мощностью 3.0 МВт

Водогрейные твердотопливные котлы КВм 3.0 МВт выполняются в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт". Котлы предназначены для получения горячей воды номинальной температурой на выходе из котла 95-115 0С с рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Отапливаемая площадь котлов 26000 м2, отпливаемый объем 78000 м3. Водогрейные котлы 3.0 МВт работают в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливаются в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ. Вид сжигаемого топлива: каменный/бурый уголь.

Существует несколько модификаций механических котлов КВм 3.0:

  • с топками ТШПМ - механическими топками с неподвижной решеткой и движущимся с помощью шурующей планки слоем топлива, мощностью 3.0 МВт;
  • с топками ТЛПХ - механическими топками с движущимся ленточным колосниковым полотном переднего хода;
  • с топками ЗП РПК - слоевыми топками с поворотными колосниками и механическим забрасывателем.

Обозначение котлов КВм 3.0

Водогрейные угольные котлы мощностью 3.0 МВт имеют различное обозначение у различных производителей - котел КВм-3.0 К, котел КВм-3.0 КБ, котел-3.0 ТШПМ, котел КВм-3.0-95 ТЛПХ, котел КВ-2,6-95, котел КВм-2,6 К, котел КВм-2,6 КБ, котел КВ 2,6, котел КВм-2,6-95 ШП, котел КВ-2,6-95, где К - каменный уголь, Б - бурый уголь, 2,6 - МВт, 3.0 - МВт, 95 - температура нагрева воды.

Водогрейные котлы КВм 3.0. Конструкция

Стальные твердотопливные котлы КВм 3.0 изготавливаются из стальных труб и листового проката, готовыми блоками: котельный блок и топочное устройство. Котельный блок имеет П- образную компоновку, топочная камера и конвективные панели. На трубную систему крепится каркас на котором закрепляются теплоизоляционные материалы, и сверху обшиваемый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Подвод и отвод воды в котел выполняется снизу котельного блока, выход газов сверху котла. Котельный блок устанавливается на механическую топку.

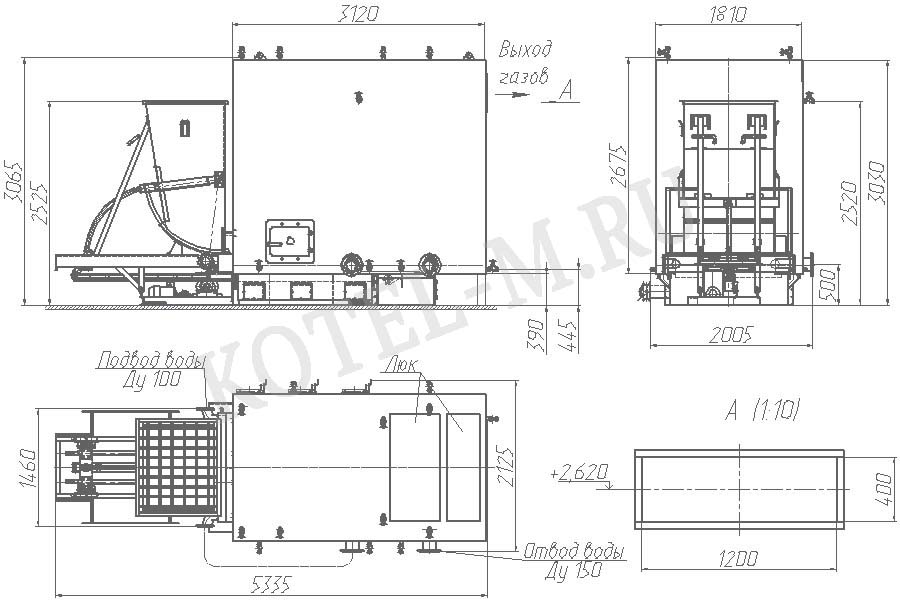

Котел КВм 3.0 чертеж



Котел КВм 3.0 чертеж

Монтаж водогрейного  угольного котла КВм 3.0 с топкой ТШПМ и ТЛПХ заключается в следующем: топка устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами, на нее устанавливается котельный блок. Подводится трубопровод сетевой воды и монтируется газоход.

Монтажводогрейного котла КВм 3.0 с топкой ЗП РПК заключается в следующем: топка устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами, на нее устанавливается котельный блок. К фронту котельного блока на специальную фронтовую плиту устанавливается забрасыватель ЗП. Подводится трубопровод сетевой воды и монтируется газоход.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Котел КВм 3.0 работает с уравновешенной тягой, обеспечиваемой вентилятором дымососом.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа котлов КВм 3.0

Твердотопливные котлы КВм 3.0 просты в работе и обслуживании. Они устанавливаются в механизированных котельных с транспортерами топливоподачи или скиповыми подъемниками, которые подают топливо в бункеры топок.

В котле КВм 3.0 с топкой ТШПМ топливо ссыпается из бункера топки ТШПМ на водоохлаждаемую блок решетку сгорает на ней, образующиеся зола и шлак сбрасываются шурующей планкой в канал золоудаления.

В промышленном котле КВм 3.0 с топкой ТЛПХ топливо самотеком поступает из бункера топки на движущуюся колосниковую решетку сгорает на ней, образующиеся зола и шлак при движении полотна ссыпаются в канал золоудаления.

В механическом котле КВм 3.0 с топкой ЗП РПК топливо поступает в бункер забрасывателя и забрасывается на полотно топки, поворотные колосники при опрокидывании скидывают золу и шлак в канал шлакоудаления.

Механические топки механизирует процесс сжигания топлива и облегчают труд кочегара. Зола и шлак удаляются транспортерами золошлакоудаления в золовой бункер либо отвал за пределами котельной.

В верхних коллекторах котлов устанавливаются воздушные вентили, для спуска попавшего при заполнении котла водой воздуха и предотвращения накипеобразования. Для очистки от шламовых отложений в нижних коллекторах котла предусмотрены дренажные вентили. Для обслуживания топки сбоку котельного блока устанавливаются топочные дверки. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

С общими принципами организации эффективной работы водогрейных твердотопливных котлов КВ, можно ознакомиться в разделе - Работа водогрейного котла.

Преимущества котлов КВм-3.0

Современные механические котлы КВм мощностью 3.0 МВт имеют конструкцию обеспечивающую высокий КПД - до 83%, минимальный расход топлива - 458 кг/ч условного топлива, компактные размеры – котлы могут удобно размещаться в очень малой котельной ячейке. Котлы просты в монтаже и удобны в эксплуатации. Благодаря оптимальной гидравлической схеме, котлы очень быстро выходят на мощность 2-4 часа. Кроме того скоростная гидравлическая схема рассчитана таким образом, что котел не требователен к качеству подпиточной воды. Котлы могут работать в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни. Механические топки применяемые в котлах КВм 3.0 механизируют процесс сжигания топлива и облегчают труд кочегара. И наконец стальные котлы КВм 3.0 имеют низкую цену по сравнению с импортными и многими отечественными аналогами. С обзором цен на водогрейные котлы КВ российского производства, можно ознакомиться в разделе - Цены на котлы КВ.

Водогрейные котлы 3.0 МВт. Технические характеристики

Мощность водогрейного котла, МВт 3.0
Отапливаемая площадь при высоте потолка 3 м, м2 26000
Топливо, уголь Кузнецкий Д Харанорский Б1
Низшая теплота сгорания 5230 2720
КПД котла, не менее, % 85 79
Расход топлива, кг/ч 585 1210
Расход условного топлива, кг/ч 458
Температура уходящих газов, 0C Не более 200
Расход рабочей среды, м3/ч 104
Температура воды, 0C 70-95
Давление рабочей среды, МПа (кгс/cм2) 6,0
Гидравлическое сопротивление котла при перепаде температур 25 0C, МПа (кгс/cм2), не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм.вод.ст.) не более 600
Площадь зеркала горения, м2 2,9
Габаоитные размеры котельного блока, не более
Длина, мм 4300
Ширина, мм 2000
Высота, мм 2900

Для того, чтобы купить котел КВм 3.0, либо вам необходима замена котла КВр-3.0, рекомендуем вам предварительно определиться с некоторыми важными моментами, в этом вам помогут статьи:

Котельный завод "РЭП" производит и реализует котлы КВм различной мощности. Купить котел КВм-3.0 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
