Котел КВа-1,0

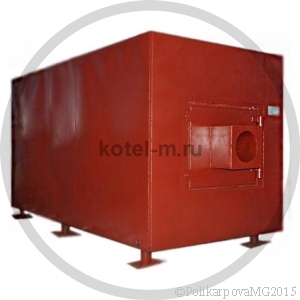

Котел КВа-0,4
Котел КВа 3,0
Котел КВа 0,8
Котлы КВа производство
Сборка панелей газового котла
Котел КВа изготовление
Производство газовых котлов
Топочная камера газового котла
Завод газовых котлов
Завод изготовитель газовых котов
Котлы КВа изготовление

Водогрейные котлы КВа описание

  • Мощность от 0,4 до 4,0 МВт;
  • Температура нагрева воды до 115 °С;
  • Давление воды 0,6 (6,0) МПа (кгс/см);
  • Топливо газ, дизель, мазут;
  • Горелки UNIGAS, Oilon.

Котлы КВа. Принцип работы

Котлы КВа работают с импортными горелочными устройствами, которые подают в топочную камеру топливо, где происходит сжигание топлива и нагрев теплоносителя. Блочная горелка осуществляет сжигание топлива, изменяет режим горения, обеспечивает поддержание в контуре котла температуру воды до 115 °С. Диапазон температуры воды в контуре котла задается на пульте управления. При достижении крайних значений автоматически осуществляется включение и выключение горелки. Этот режим обеспечивает надежную и экономичную работу котла.

Горячие дымовые газы, после топки котла проходят конвективные пакеты, охлаждаются и удаляются через дымовую трубу, при этом дымосос не нужен. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом.

Котлы КВа. Устройство

Водогрейные котлы КВа газовые и жидкотопливные состоят из трубной системы, представляющей собой сварную газоплотную конструкцию, состоящую из топочной камеры и двухходовой конвективного блока, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. В заднем экране топки установлен взрывной клапан, предохраняющий конструкцию котла от разрушения при возникновении избыточного давления в топке.
Водогрейные котлы КВа устанавливаются на опорную раму из швеллера с опорами. Во фронтовой части топочной камеры котла предусмотрено отверстие для установки и крепления горелки. Фронтовая плита закреплена на котле при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора фронтовой обшивки и изоляции.


Котлы КВа. Технические характеристики

Наименование параметра КВа 0,4 КВа 0,5 КВа 0,6 КВа 0,8 КВа 1,0 КВа 1,1 КВа 1,5
Теплопроизводительность, МВт (Гкал/ч) 0,4 (0,34) 0,5 (0,43) 0,6 (0,5) 0,8 (0,7) 1,0 (0,86) 1,1 (0,95) 1,5 (1,3)
КПД котла, не менее, % 91 91 91 91 91 91 91,5
Температура уходящих газов, не более, °С 220
Диапозон рабочего регулирования, % 40-100 40-100
Расход воды, м3 14 17 21 28 35 38 52
Рабочее давление воды, МПа (кгс/см)2 0,3-0,6 (3-6)
Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 0,07 (0,7) 0,1 (1,0)
Температура воды, °С 70-95 (90-115)
Глубина топочной камеры, мм 1710 1710 1910 1910 2390 2390 2170
Эквивалентный диаметр, мм 700 770 1165 1390 1390 1390 1730
Длина, мм 2500 2800 2800 2850 3400 3400 3000
Ширина, мм 1200 1300 1400 1800 1800 1800 2200
Высота, мм 1900 1800 1900 1950 1950 1950 2800



Наименование параметра КВа 1,6 КВа 2,0 КВа 2,2 КВа 2,5 КВа 3,0 КВа 3,5 КВа 4,0
Теплопроизводительность, МВт (Гкал/ч) 1,6 (1,4) 2,0 (1,7) 2,2 (1,9) 2,5 (2,15) 3,0 (2,6) 3,5 (3,0) 4,0 (3,44)
КПД котла, не менее, % 91,5 91,5 91,5 91,5 91,5 91,5 92
Температура уходящих газов, не более, °С 220
Диапозон рабочего регулирования, % 40-100
Расход воды, м/3ч 52 68 75 86 104 120 104
Рабочее давление воды, МПа (кгс/см)2 0,3-0,6 (3-6)
Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 0,1 (1,0) 0,15 (1,5)
Температура воды, °С 70-95 (90-115)
Глубина топочной камеры, мм 2170 3530 3530 3530 3760 3765 4200
Эквивалентный диаметр, мм 1800 1730 1700 1730 1650 1650 1650
Длина, мм 3200 4600 4450 4600 4900 5000 5500
Ширина, мм 2200 2200 2060 2200 2300 2300 2300
Высота, мм 2800 2700 2645 2800 2950 2950 3300



Котельный завод "РЭП" производит и реализует котлы КВа различной мощности. Купить котел КВа можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
